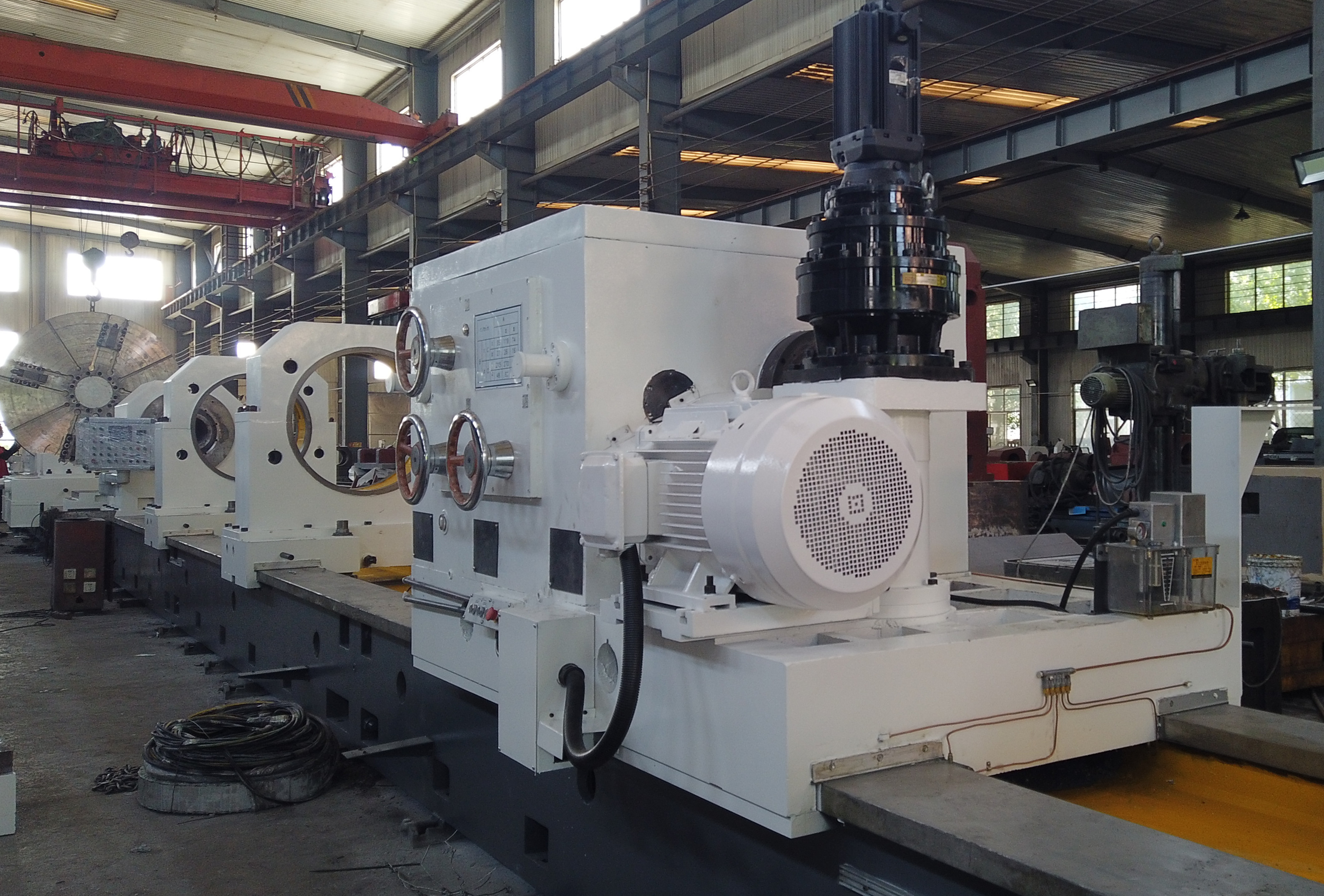

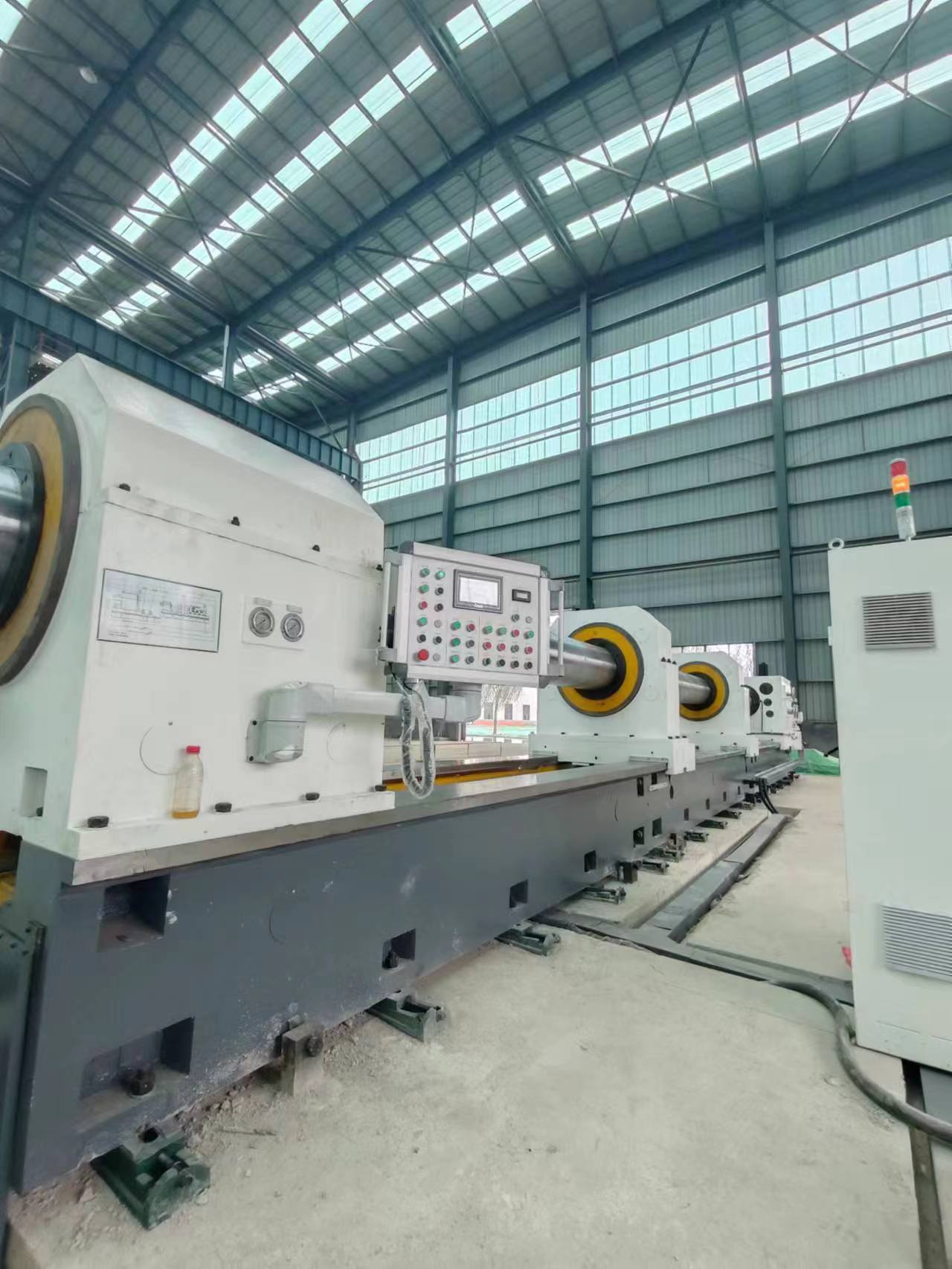

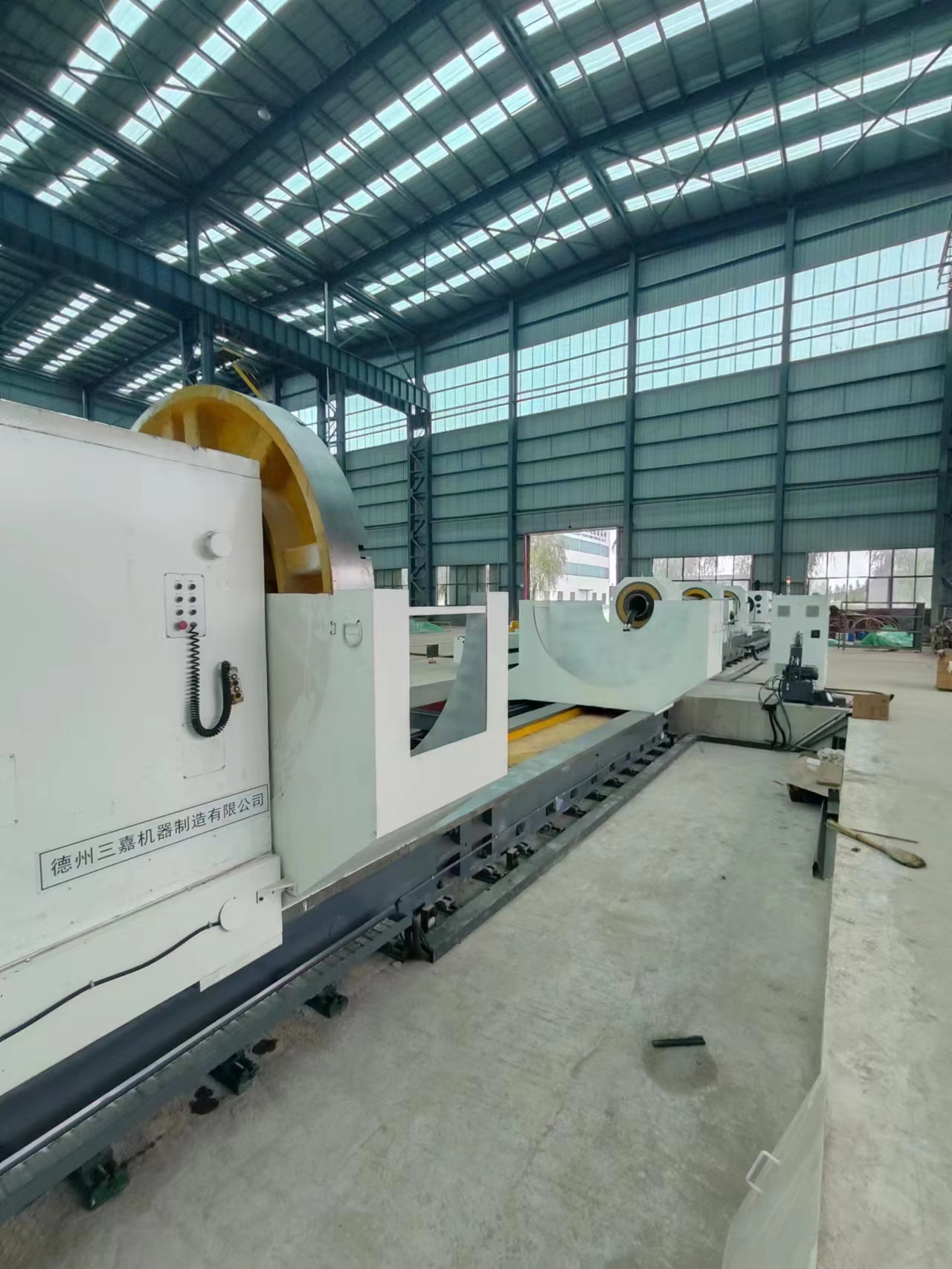

TS21200數控深孔鉆鏜床

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件聯系我們

產品描述

參數

TS21200型機床為重型深孔加工機床,可完成大直徑重型零件深孔的鉆、鏜和套料加工。適用于大型油缸、高壓鍋爐管、鑄管模、風電主軸、船舶傳動軸和核電管等的加工。機床采用高低床身布局，工件床身及冷卻油箱安裝低于拖板床身，滿足了大直徑工件的裝夾和冷卻液回流循環要求，同時拖板床身中心高較低，保障了進給的穩定。機床配鉆桿箱，可根據工件實際加工情況選擇，鉆桿旋轉或固定。是一款集鉆、鏜、套料等深孔加工功能于一體的功能強大的重型深孔加工裝備。

機床主要技術參數如下：

工作范圍

1. 鉆孔直徑范圍———————————Φ100～Φ160mm
2. 鏜孔直徑范圍———————————Φ100～Φ2000mm
3. 套料直徑范圍———————————Φ160～Φ500mm
4. 鉆、鏜孔深度范圍—————————0～25m
5. 工件長度范圍———————————2～25m
6. 卡盤夾持直徑范圍—————————Φ300～Φ2500mm
7. 工件托輥夾持范圍—————————Φ300～Φ2500mm

床頭箱

主軸中心高—————————————1600mm
床頭箱主軸前端錐孔—————————Φ140mm 1:20
床頭箱主軸轉速范圍————3～80r/min ；二檔，無級
床頭箱快速移動速度—————————————2m/min

鉆桿箱

1.主軸中心高————————-------800mm
2.鉆桿箱主軸孔徑—————--------Φ120mm
3.鉆桿箱主軸前端錐孔——----------Φ140mm 1:20
4.鉆桿箱主軸轉速范圍—-------------16～270r/min ；12無級

進給系統

進給速度范圍—————————0.5～1000mm/min;無級
拖板快速移動速度———————2m/min

電機

1. 主軸電機功率———————————75kW，主軸伺服
2. 鉆桿箱電機功率 ————————— 45kW
3. 液壓泵電機功率—————————— 1.5kW
4. 床頭箱移動電機功率—————————7.5kW
5. 拖板進給電機—————————— 7.5kW，交流伺服
6. 冷卻泵電機功率——————————22kW兩組
7. 機床電機總功率（約）———————185kW

其它

1. 工件導軌寬度——————————1600mm
2. 鉆桿箱導軌寬度—————————1250mm
3. 授油器往復行程—————————250mm
4. 冷卻系統額定壓力————————1.5MPa
5. 冷卻系統最大流量———————-800L/min，無級可調
6. 液壓系統額定工作壓力—————-6.3MPa

參數canshu 規格	5	8	10	12	15	18	20	23
占地空間 L×W×H(m)	21× 6×3.5	27× 6×3.5	31× 6×3.5	36× 6×3.5	43× 6×3.5	49× 6×3.5	55× 6×3.5	62× 6×3.5
凈重	90	110	118	130	155	165	190	205
最大承重	60	60	60	60	75	75	90	90
